移动式CNG加气站

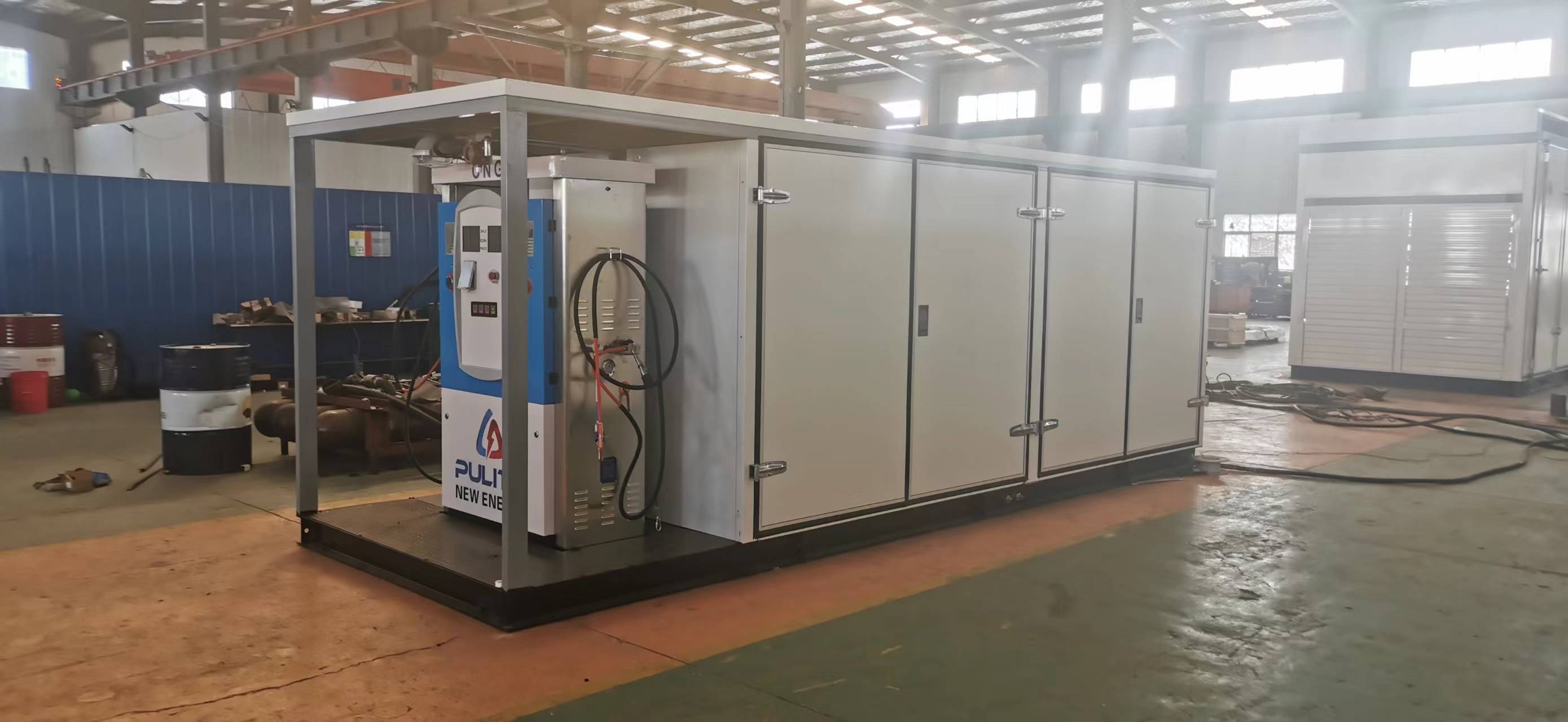

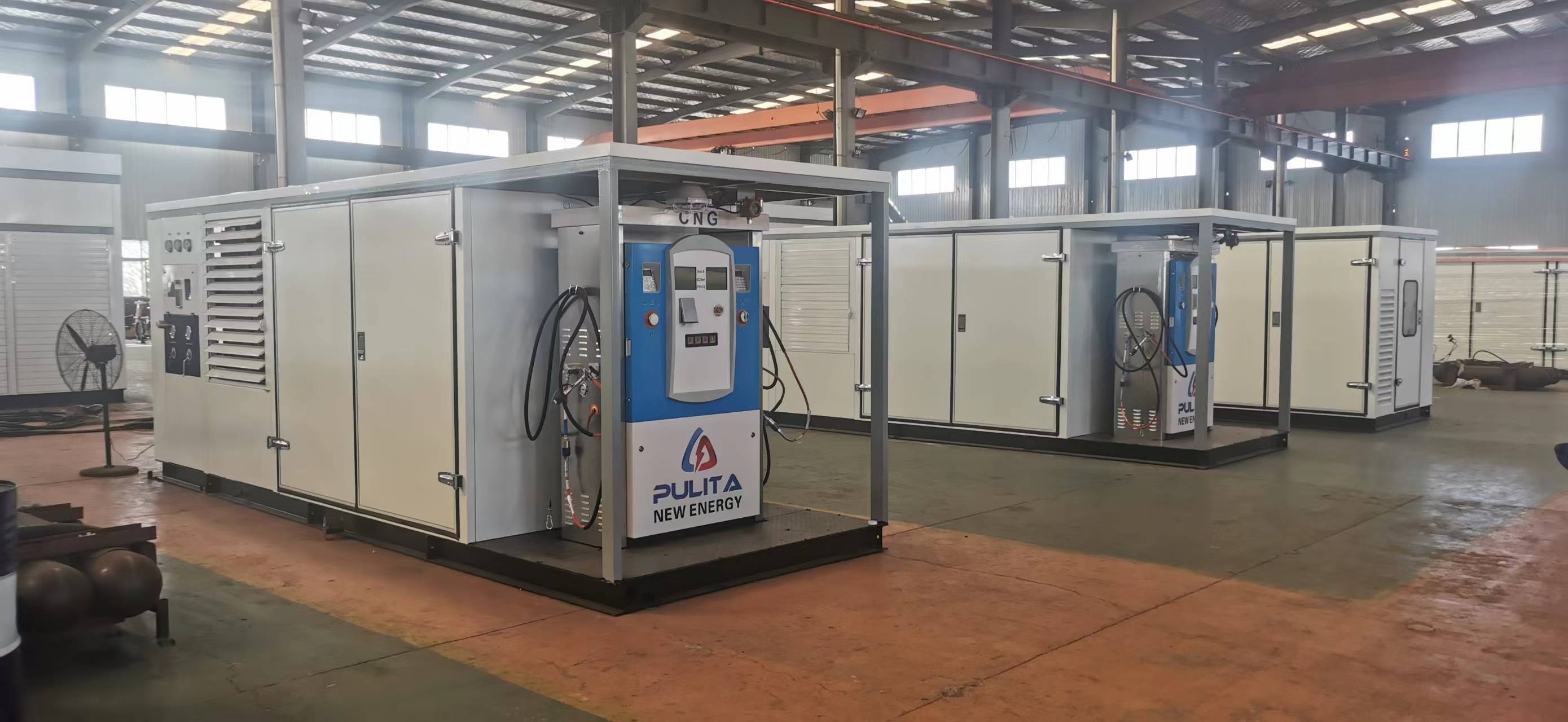

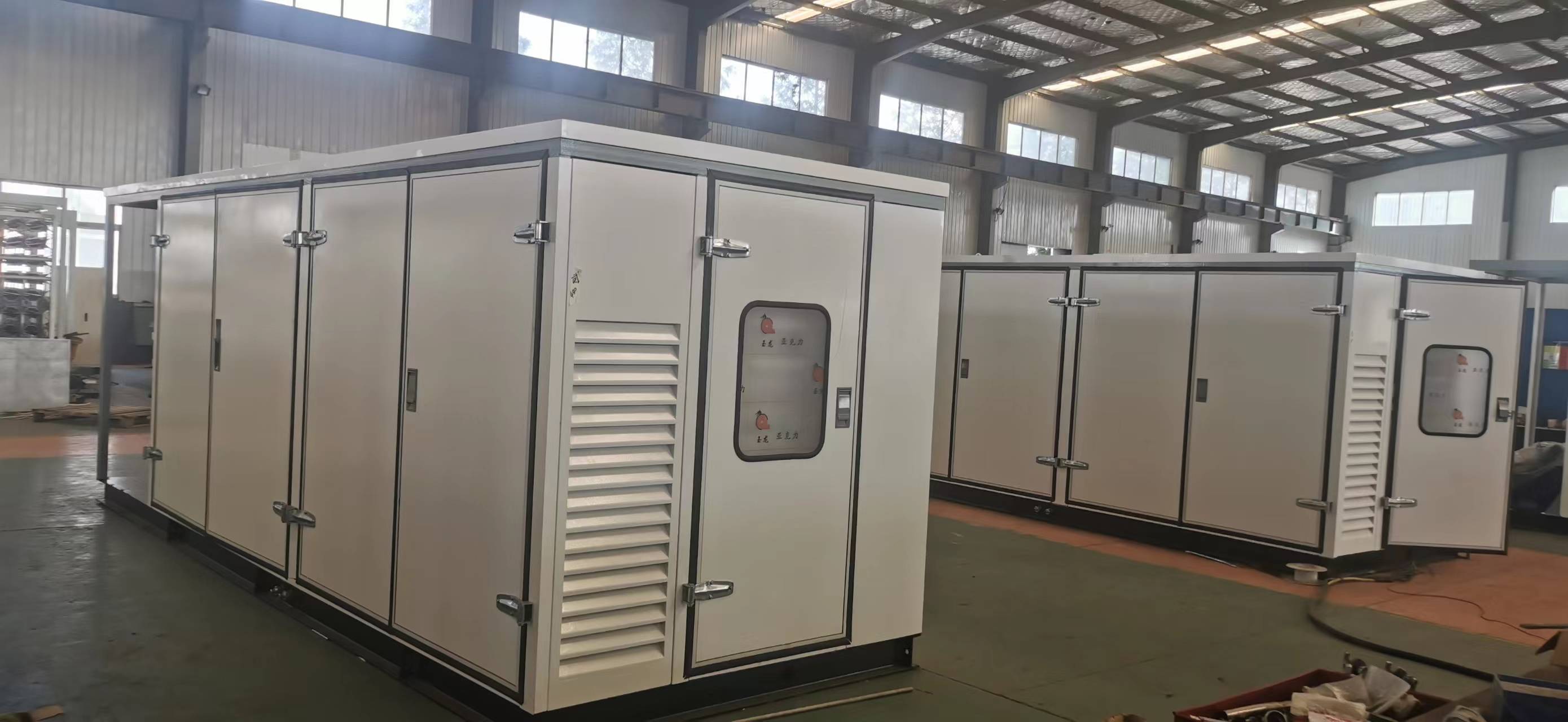

CNG变电站一体化压缩机由卸料柱、气体过滤器、压缩机、油气冷却系统、储气瓶、加气机组成，通过阀门和管路集成在一个防雨降噪的箱体内。压缩机采用液压往复双作用结构设计，配备活塞位置传感系统，电机带动液压油泵供油，一体化换向系统不断推动液压油带动活塞往复运动，压缩天然气。

压缩机采用双级压缩方式，机组冷却采用水循环风冷系统。压缩机采用PLC控制柜控制，全自动化运行，自动化程度高，操作简单，性能可靠，维护方便。整套机组采用撬装式，完全无人值守运行。

控制系统的主要功能是连续监测、控制CNG变电站系统的运行状态和参数，记录、生成报警信息，确保整个CNG变电站系统处于可控、可靠、稳定的运行状态。系统具有自动报警和应急处理程序，可有效监控天然气压缩机的状态和运行参数。生产过程自动化，可进行数据存储和历史数据追溯。

控制系统以可编程逻辑控制器（PLC）为核心，管理变电站压缩机的运行、调度、集中控制、监控功能、自动逻辑控制、紧急状态控制、数据报警和控制参数的在线修改。它还可以生成故障报警报告，并通过人机界面实时监控CNG变电站系统的状态。

CNG加气机是加气站贸易结算设备，计算机控制部分采用高性能工业微处理器芯片，在恶劣的工作环境下仍具有较高的稳定性；高精度质量流量计作为核心计量部件，内置温度传感器进行温度补偿，确保计量准确；电气元件采用防爆结构设计，适应加气站易爆环境，可靠有保障。

该项目储气瓶组采用橇装式，集成63支水容量为11.97m³的储气瓶组，分为三段，每段21支，低压、中压、高压储气瓶按1:1:1的比例排列。
